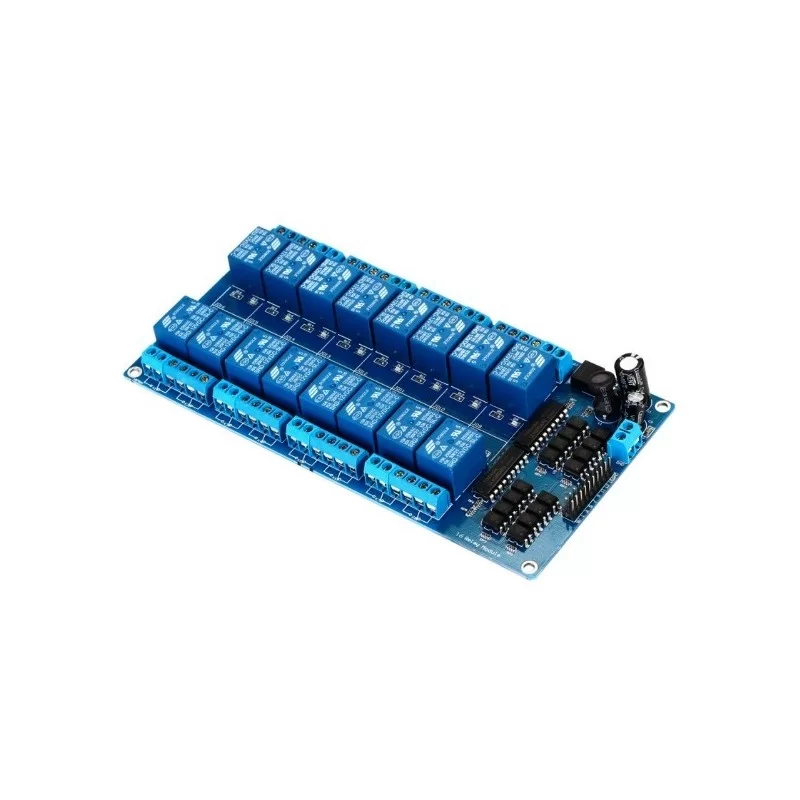

Módulo 16 Relés 12 Volts

Este módulo es capaz de controlar elementos eléctricos que funcionan con tensiones y corrientes más altas de las que puede manejar un circuito electrónico.

Este módulo, de 16 canales (16 Relés), opera mediante alimentación externa de 12Volts en los bornes DC+ y DC-.

Posee un regulador integrado que permite entregar una tensión de salida de 5 Volts, que puede ser utilizado para alimentar un microcontrolador o Arduino.

Además, está construido con componentes ópticos que permiten aislar eléctricamente la etapa de control de la de potencia, dando como resultado un diseño que protege a los elementos de la etapa de control.

Nota: Se activa cada Relé con GND, por lo que no hay problema de usar con Arduino, Raspberry o PIC

Características:

• Tensión de Bobinas de 12 Volts
• Tensión de Salida de 5 Volts (Regulada por el IC LM2596S)
• Diodo de protección en cada bobina de los Relés
• Diodo LED indicador de estado para cada canal
• Soporta tensiones de 250VAC a 10A para cargas resistivas
• Soporta tensiones de 30VDC a 10A
• Consumo de cada bobina aproximado a 30mA
