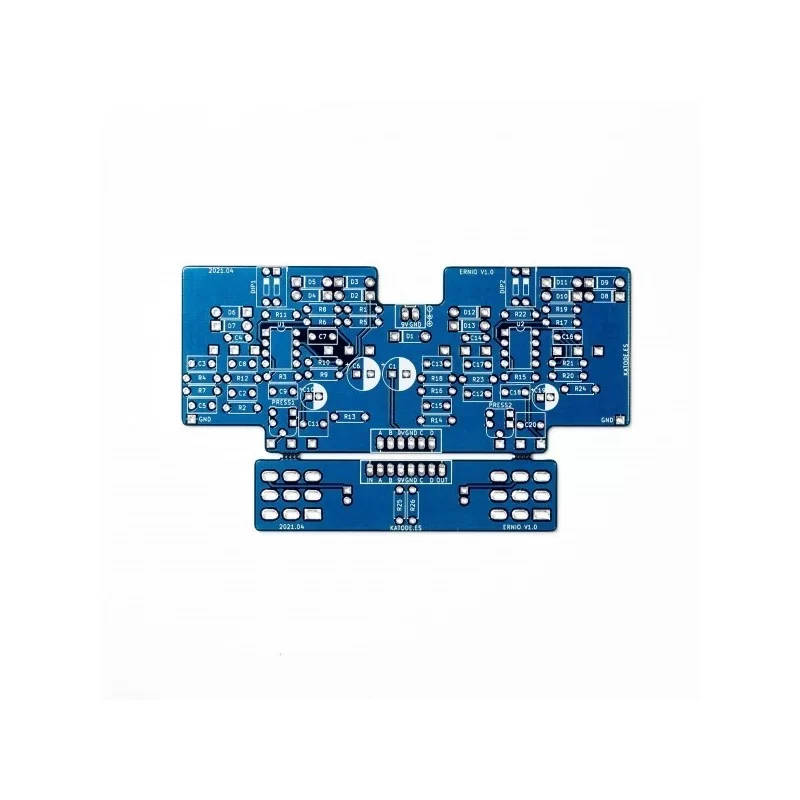

PCB Ernio Overdrive

Se trata de un pedal Overdrive, con 2 conmutadores 3PDT en cada lado que controlan 2 canales independientes. Cada canal tiene 3 controles: ganancia, volumen y tono. Puede utilizarse por separado o en conjunto.

Controles

• Interruptor 1: activa el pedal 1
• Volumen 1: controla el volumen de salida principal del pedal 1
• Ganancia 1: controla la cantidad de ganancia de señal del pedal 1
• Tone 1: controla la cantidad de tono del pedal 1
• Interruptor 2: activa el pedal 2
• Volumen 2: controla el volumen de salida principal del pedal 2
• Gain 2: controla la cantidad de ganancia de señal del pedal 2
• Tone 2: controla la cantidad de tono del pedal 2

Especificaciones

• Placa diseñada para caja 1590BB.

Descargas

download Documentación del proyecto (archivo pdf)
