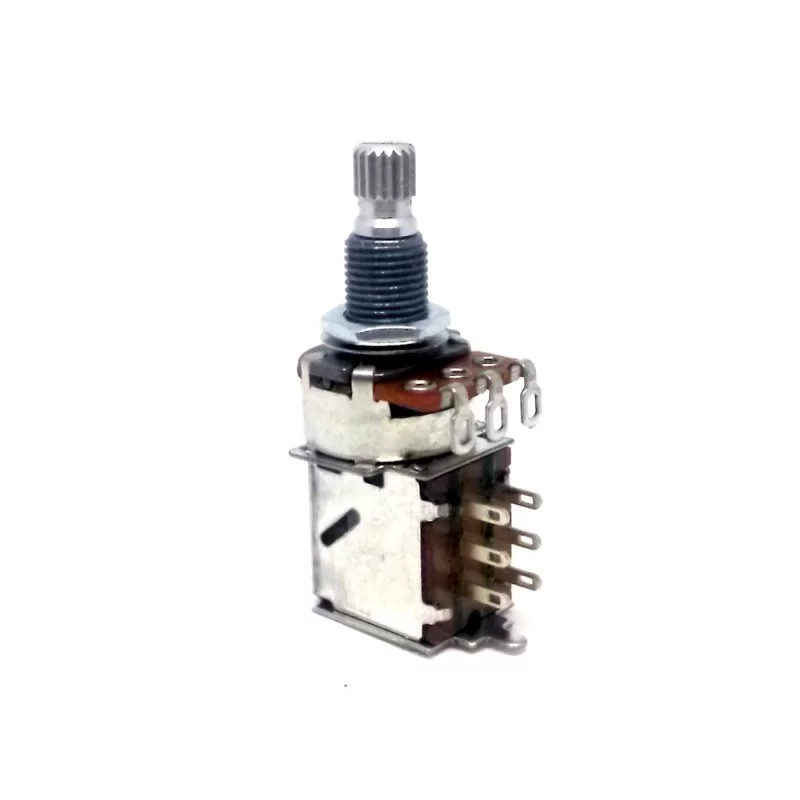

Potenciómetro push-pull lineal B500k.
Este dispositivo es básicamente un doble conmutador de dos circuitos integrado en un potenciómetro normal de guitarra. El conmutador se acciona tirando del eje del mismo, lo que a efectos prácticos sería tirar hacia arriba del botón de volumen (o tono, dependiendo de en qué posición lo instalemos).
La idea es tener un conmutador “camuflado” que no nos altere el aspecto del instrumento ni que necesitemos hacer agujeros o ruteados especiales para acomodarlo.
Como lleva forma una misma pieza con el potenciómetro, debemos pedirlo con el mismo valor del potenciómetro que vayamos a sustituir: 500 K ó 250 K, lineal o logarítmico, etc.
Por ejemplo, lo que puedes conseguir con el potenciómetro Push-Pull es una división de bobina en la pastilla del puente y que, al accionarlo, la humbucker pase a funcionar como single coil.

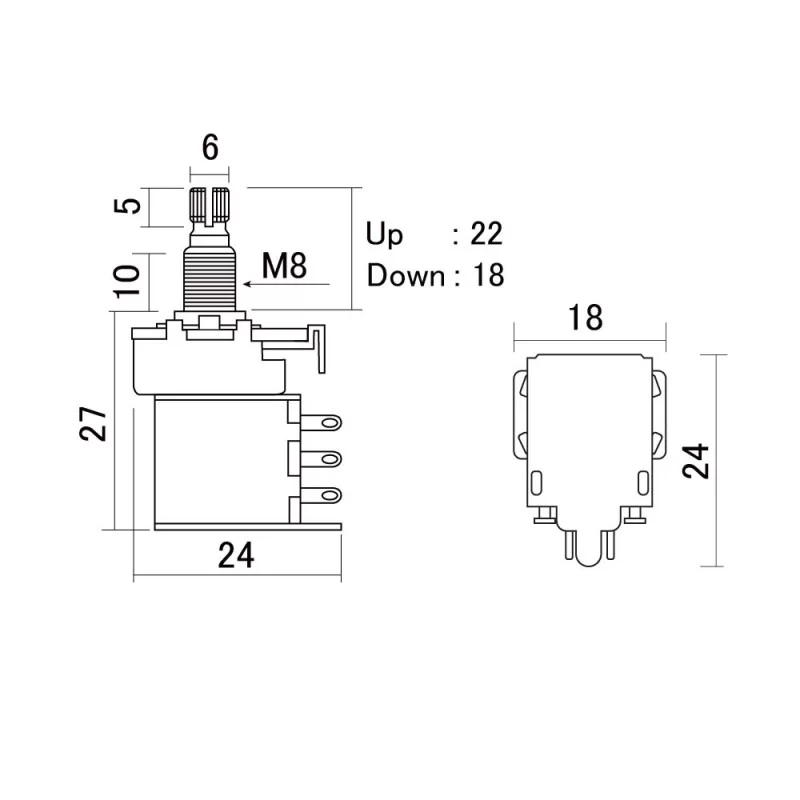

Características técnicas:
| Eje dividido (split shaft) de latón | |
| Diámetro del eje: | 6mm |
| Altura del eje: | 18mm |
| Altura total: | 45mm |
| Altura del cuerpo: | 27mm |
| Diámetro del agujero de montaje: | 8mm |
| Rosca altura: | 10mm |
| Diámetro del eje para la perilla: | 6 mm |
| Rango de tolerancia: | 10% |
| Valor: | Lineal B500k |
Fabricado en Japón.
Ficha técnica
1. Conmutación de Pastillas (Coil Splitting):
Permite a los guitarristas cambiar entre diferentes configuraciones de bobinas de una pastilla humbucker. Al activar el potenciómetro push/pull, puedes "dividir" una pastilla doble bobina (humbucker) para que solo una de las bobinas esté activa, emulando el sonido de una pastilla de bobina simple. Esto proporciona una mayor variedad tonal, permitiendo pasar de un sonido grueso y completo a uno más brillante y crujiente.
2. Cambio de Fase:
Al utilizar el push/pull para cambiar la fase de una pastilla, puedes alterar el timbre de la guitarra cuando se usan dos pastillas juntas. Esto puede resultar en un sonido más delgado y hueco, que puede ser deseable en situaciones musicales específicas.
3. Conexión en Serie/Paralelo:
Un potenciómetro push/pull puede ser usado para cambiar la conexión entre pastillas de paralelo a serie. En serie, las pastillas producen un tono más fuerte y más cálido, mientras que en paralelo ofrecen un sonido más brillante y transparente.
4. Activar/Deshabilitar Componentes Específicos:
Puede servir para activar o desactivar capacidades específicas o incluso otros componentes como preamplificadores activos, filtros o circuitos específicos diseñados para modificar el tono de la guitarra.
Utilizar un potenciómetro push/pull en una guitarra es una manera eficaz y eficiente de expandir las capacidades sonoras del instrumento, proporcionando a los músicos una herramienta poderosa para la expresión creativa sin comprometer la funcionalidad o la apariencia de la guitarra.
