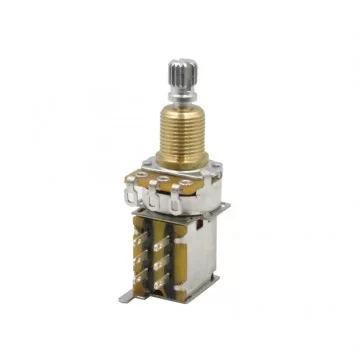

Potenciómetro push-push logarítmico A500k.
Potenciómetro push-push logarítmico A500k.
Se usa para distintas combinaciones de cableados electrónicos en el instrumento. El interruptor se presiona para cambiar de modo (push-push).
Cómo instalar el potenciómetro push-push:

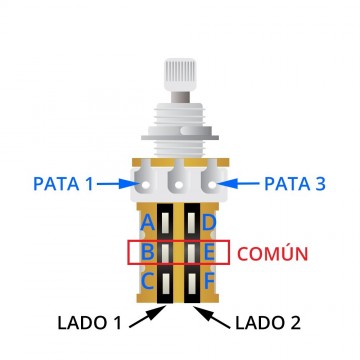

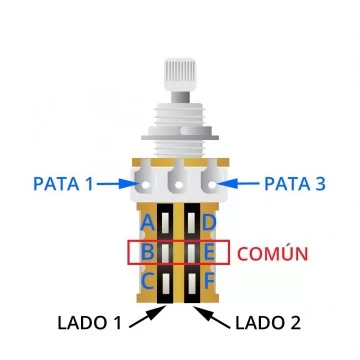

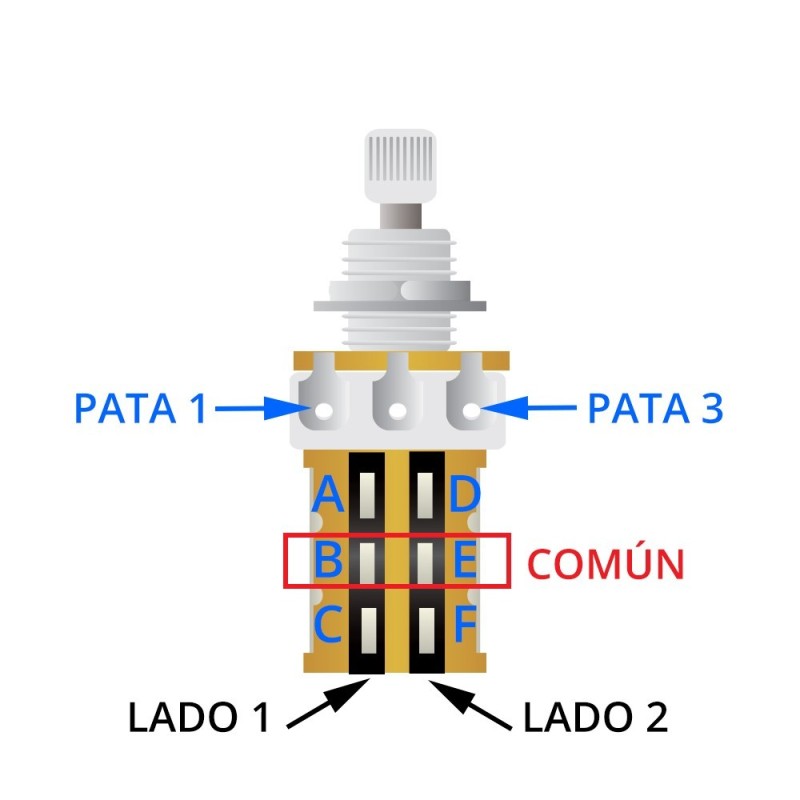

El potenciómetro tiene 2 posiciones o lados:
El lado 1 (cuando se presiona y queda abajo) activa los pines de abajo: B, C, E, F. El pin B se conecta al pin C. El pin E se conecta al pin F.
El lado 2 (cuando se presiona y queda arriba) activa los pines de arriba: A, B, D, E. El pin B se conecta al pin A. El pin E se conecta al pin D.
Los pines B y E son comunes, siempre están conectados.
Características técnicas:

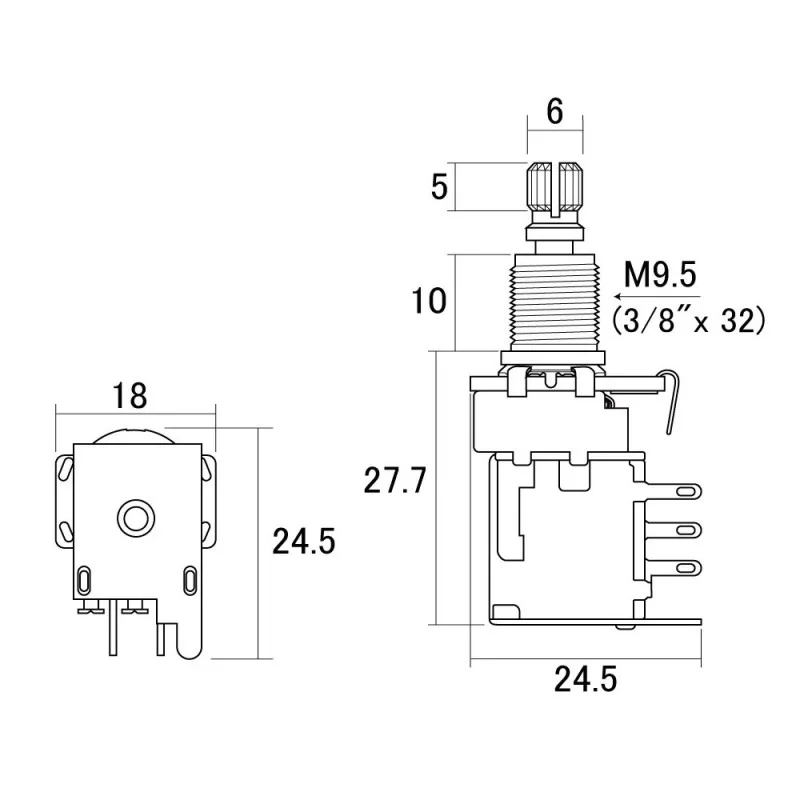

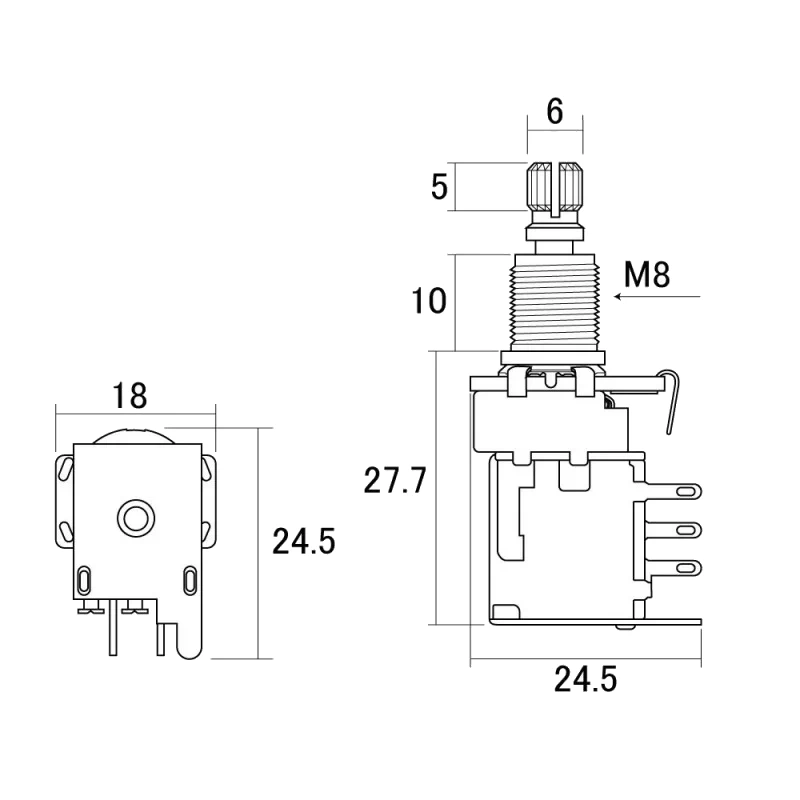

| Eje dividido (split shaft) de latón | |
| Diámetro del eje: | 6 mm |
| Altura del eje: | 10 mm |
| Diámetro del eje para la perilla: | 5.9 mm |
| Rango de tolerancia: | 10% |
| Valor: | Logarítmico A500k |
Cambia la perilla cuando el potenciómetro esté en posición arriba.
Incluye 2 tuercas y 1 golilla.
Fabricado en Japón.
