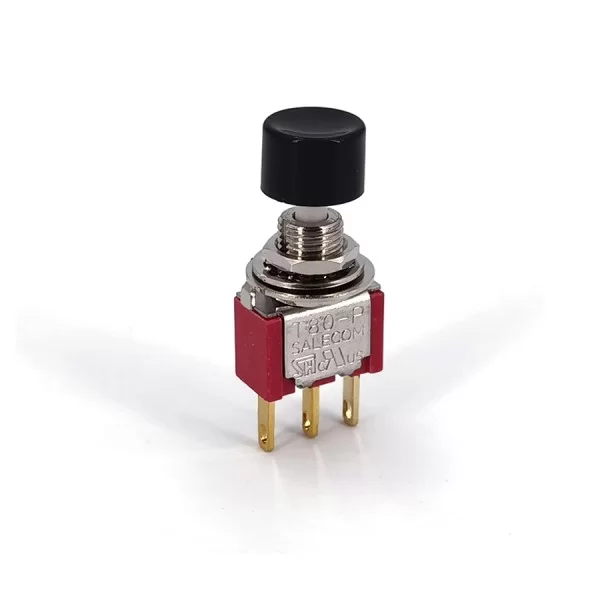

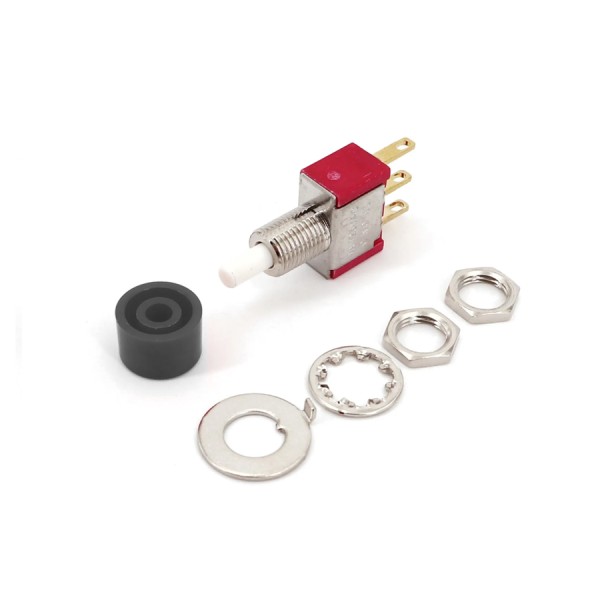

Switch para Killswitch 3 pines ON-MOM

Interruptor para hacer killswitch con 3 pines y tapa negra.

Interruptor de botón pulsador momentáneo de acción rápida T80-P.

Características

• Circuito: SPDT
• Función: Encendido-Momentáneo

Especificaciones

• Clasificación de contacto: 1A @125 VCA o 28 VCC
• Ciclo de vida: 50,000 ciclos de apertura y cierre a carga completa
• Resistencia de contacto: 20 mΩ máx. inicial @2-4 VCC, 100 mA
• Resistencia de aislamiento: 1,000 MΩ mín.
• Resistencia dieléctrica: 1,000 V RMS a nivel del mar.
• Temperatura de operación: -30°C a 85°C

Materiales

• CARCASA: Ftalato de dialilo (DAP)
• PULSADOR: Nylon relleno de vidrio o poliéster relleno de vidrio (UL94V-0)
• CASQUILLO: Aleación de cobre, niquelado
• CARCASA: Acero inoxidable
• CONTACTO Y TERMINAL: Aleación de cobre, plateado de plata

Se vende por unidad.

Conexión

Este switch cuenta con 3 pines, dependiendo del uso que quieras darle puede funcionar como normalmente abierto, o normalmente cerrado. Normalmente abierto significa que cuando lo presionas, va a hacer contacto. Normalmente cerrado es siempre esta cerrado el circuito y cuando lo presionas se abre el circuito contacto.

Los tres pines cuentan con la siguiente leyenda para identificarlo

• C
• NO
• NC

Para uso normalmente abierto debes conectar C y NO. De esta forma cuando lo presiones va a hacer contacto.

Para uso normalmente cerrado debes conectar C y NC. De esta forma cuando lo presiones va a abrir el contacto.
